Projeto industrial da Armco Staco dobrou a capacidade de processamento de soja com soluções em transporte de grãos, estruturas metálicas e galvanização a fogo
A ampliação da unidade da CARAMURU em Ipameri (GO) representa um projeto industrial de alta complexidade, voltado ao ganho de escala, eficiência operacional e segurança. A Armco Staco foi responsável pelo fornecimento dos sistemas de transporte de grãos e das estruturas metálicas, com soluções projetadas para alta durabilidade, monitoramento e total conformidade com as normas técnicas.
Capacidade original e objetivo da ampliação
Antes da ampliação, a unidade possuía capacidade de processamento de 1.500 toneladas de soja por dia, o que equivalia ao recebimento médio de 43 caminhões graneleiros por dia, considerando cargas de 35 toneladas.
Em abril de 2024, teve início a participação da Armco Staco no projeto, cuja premissa principal foi dobrar a capacidade de processamento, alcançando 3.000 toneladas de soja por dia, por meio da implantação de uma nova planta industrial integrada à existente.
Armazenagem de 200.000 toneladas de soja
O projeto contemplou uma capacidade de armazenagem de 200.000 toneladas de soja. A alternativa de utilização de silos metálicos demandaria duas baterias de silos modelo SA-33022, com seis silos cada, ocupando uma área aproximada de 232 metros de comprimento por 84 metros de largura.
Como solução mais compacta, a CARAMURU optou pela construção de um armazém graneleiro com fundo em W (duplo V) e sistema de extração dupla, reduzindo a área ocupada para 208 metros de comprimento por 68 metros de largura, mantendo a mesma capacidade de armazenamento.
Integração com a nova planta de processamento
A ampliação industrial replicou integralmente a planta existente de 1.500 toneladas por dia, implantando uma unidade idêntica ao lado da original. Os sistemas fornecidos pela Armco Staco realizam tanto o abastecimento do armazém graneleiro quanto a extração da soja armazenada, conduzindo o produto até a nova fábrica de processamento e viabilizando a capacidade total de 3.000 toneladas de processamento diário.
Produção industrial da unidade de Ipameri
Na unidade de Ipameri, a CARAMURU armazena e processa soja para a fabricação de ração animal, biocombustível e glicerina.
Com a ampliação da capacidade produtiva, a unidade passou a produzir anualmente:
- Mais de 400 milhões de litros de biocombustível
- Mais de 60 mil toneladas de glicerina
- Mais de 550 mil toneladas de ração animal
Fornecimento da Armco Staco para a unidade Ipameri
O fornecimento da Armco Staco para o projeto incluiu:
- 3 correias transportadoras para abastecimento do graneleiro
- 3 correias transportadoras para descarregamento do graneleiro
- 1 elevador de canecas para abastecimento do graneleiro
- 1 elevador de canecas para descarregamento do graneleiro
- 3 passarelas metálicas
- 11 torres de sustentação das passarelas
- 1 torre de processo com 5 patamares de operação
Correias transportadoras: segurança, controle e desempenho
As correias transportadoras são sistemas horizontais contínuos, projetados para permitir o carregamento e o descarregamento do grão ao longo de todo o seu comprimento.
Diferenciais técnicos aplicados no projeto
- Sistema de acionamento com motoredutor compacto tipo Torq Lock
- Correias antiestáticas, antichama e resistentes a óleos
- Estrutura modular totalmente parafusada, sem soldagem em obra
- Dispositivos de monitoramento, incluindo sensores de rotação, embuchamento, temperatura de mancais e desalinhamento
- Proteções de segurança em conformidade com as normas NR-12 e NPT-027-11
- Estruturas reforçadas, dimensionadas para suportar ventos de até 144 km/h
Elevadores de canecas: eficiência no transporte vertical
Os elevadores de canecas são responsáveis pelo transporte vertical do grão, elevando-o de níveis inferiores até alturas que permitem o descarregamento em outros equipamentos da planta industrial.
Características técnicas do projeto
- Estrutura modular em aço galvanizado, totalmente parafusada
- Correias antiestáticas, antichama e resistentes a óleos
- Acionamento com motoredutor Torq Lock e partida suave por inversor de frequência
- Sensores de controle e monitoramento remoto
- Projeto em conformidade com a NPT-027-11

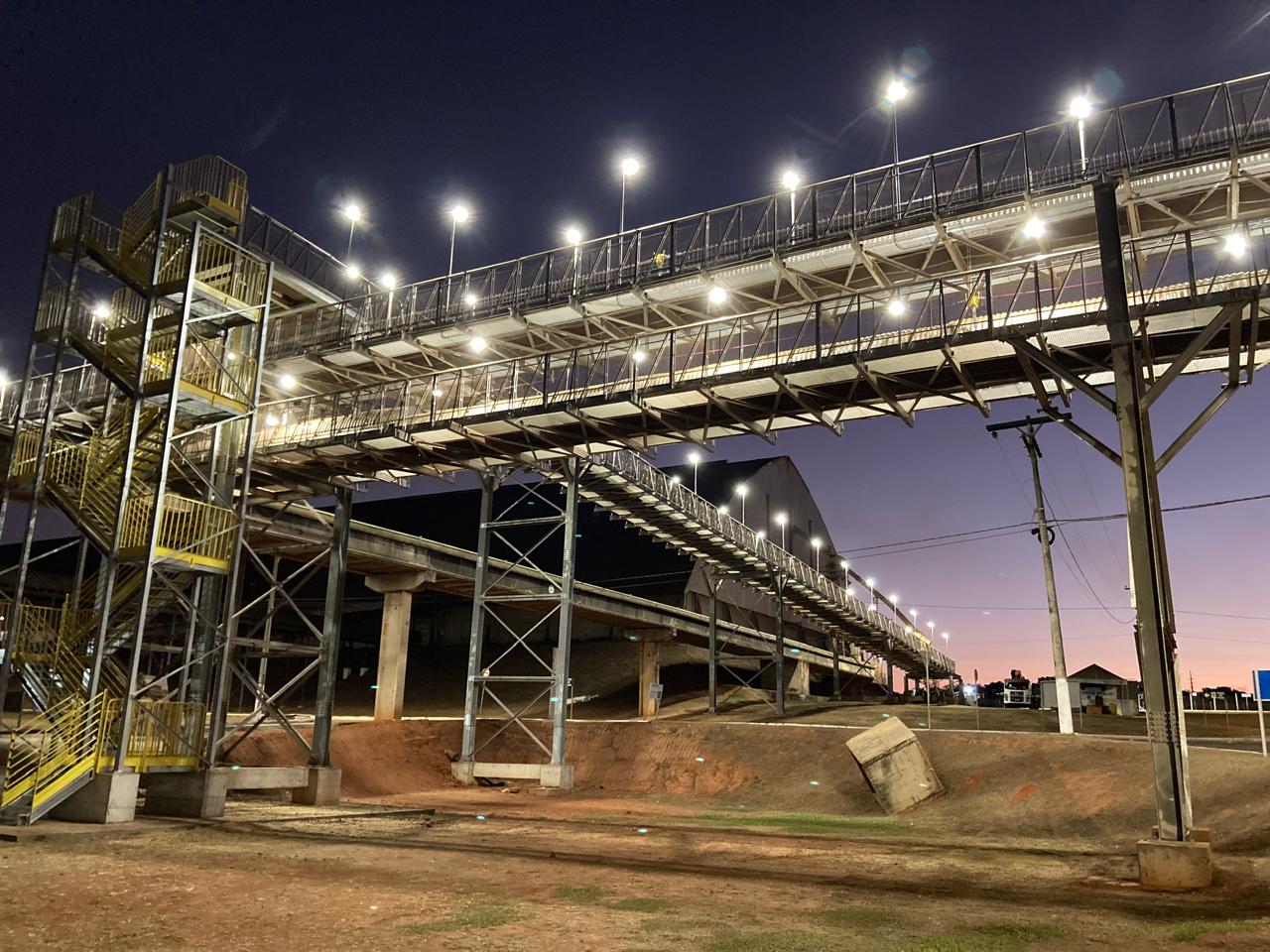

Estruturas metálicas: passarelas, torres e torre de processo
As estruturas metálicas viabilizam o fluxo de recepção, armazenagem, transbordo e extração dos grãos, sustentando os equipamentos de transporte.
As passarelas metálicas foram projetadas no conceito aberto, com correias posicionadas ao centro e corredores laterais para acesso, limpeza e manutenção. A estrutura é biapoiada, com vãos de até 15 metros, preparada para receber infraestrutura elétrica e de automação.
As torres de sustentação representaram um dos maiores desafios do projeto. Devido à complexidade da planta existente, 8 das 11 torres foram desenvolvidas como projetos exclusivos, com geometrias e alturas distintas.
A torre de processo possui 31 metros de altura, seção de 6 x 6 metros e cinco patamares operacionais, integrando acionamentos de elevadores, acionamento de correia transportadora e esticadores, incluindo a correia equipada com carro tripper, responsável pelo enchimento do armazém graneleiro. Todas as estruturas foram dimensionadas para suportar ventos de até 144 km/h.
Galvanização a Fogo, processo exclusivo da Armco Staco
Todo o fornecimento em aço da Armco Staco para a unidade da CARAMURU Ipameri GO foi submetido ao processo de galvanização a fogo, utilizando zinco SHG (Super High Grade). O processo foi executado integralmente na unidade industrial da Armco Staco, em Honório Gurgel, Rio de Janeiro, garantindo alta resistência à corrosão, maior vida útil e desempenho superior em ambientes industriais severos.
Conclusão
O projeto de ampliação da unidade da CARAMURU em Ipameri demonstra como soluções técnicas integradas, engenharia sob medida e processos industriais de alta qualidade são fundamentais para atender às demandas de grandes operações do agronegócio, com segurança, eficiência e durabilidade.
A Armco Staco desenvolve sistemas completos para transporte de grãos, estruturas metálicas e proteção anticorrosiva para operações de alta performance. Entre em contato com nossa equipe técnica e saiba como podemos contribuir para o seu próximo projeto.
